設備・できること

用途別に、保有設備と対応できる大きさをご紹介します。

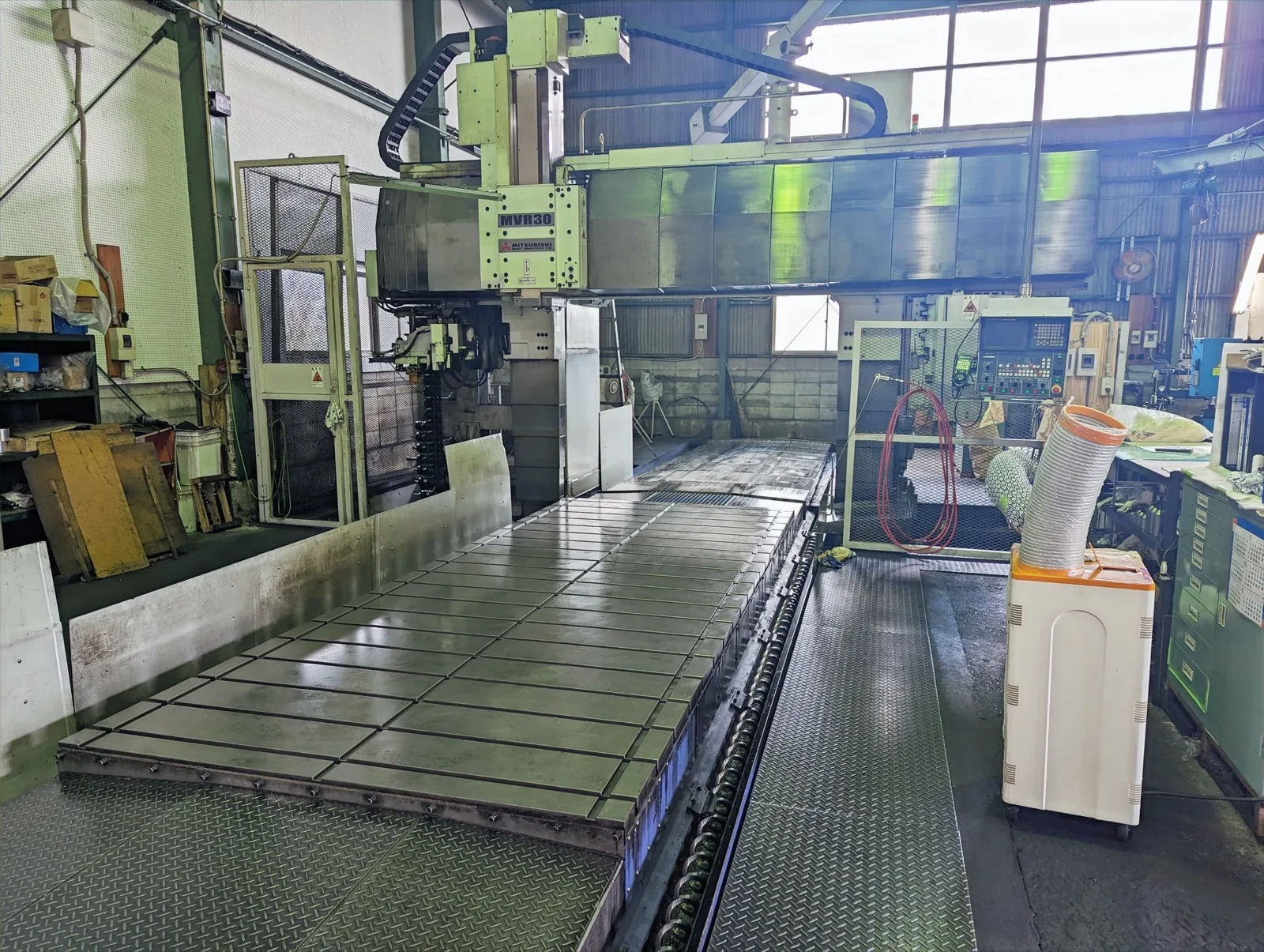

門型マシニング

最大テーブル 5000×2000mm・5面加工対応

架台・ベース・フレームなど、大きな平面をもつ部品の加工を担う設備です。計6台のうち4台が5面加工に対応します。

機械型式	メーカー	テーブルサイズ(X*Y)	ストローク(XYZ)	備考
MCV-B	オークマ	4700*2000	50003000650	W軸[1100]
MCV-AⅡ	オークマ	3800*1500	40002000450	W軸[900]
MCV-A	オークマ	3800*1500	40002000450
MDB-A	オークマ	3800*1500	40002000450
MVR30	ニデック	5000*2000	52003000700	W軸[800]
MVR25	ニデック	3000*1500	32002500700	W軸[800]

ターニング（立旋盤）

プーリー・リング・ケーシングなど、円筒・円盤形状の部品の旋削を担う設備です。NC機・汎用機あわせて計7台を保有します。

機械型式	メーカー	テーブルサイズ(X*Y)	備考
Neo-16EX	オーエム	Φ1800
Neo-10EXⅡ	オーエム	Φ1300
Neo-10	オーエム	Φ1300
TUE-150(S)	芝浦機械	Φ1600
TUE20	芝浦機械	Φ2200
―	オーエム	Φ2000	汎用機
―	オーエム	Φ2700	汎用機

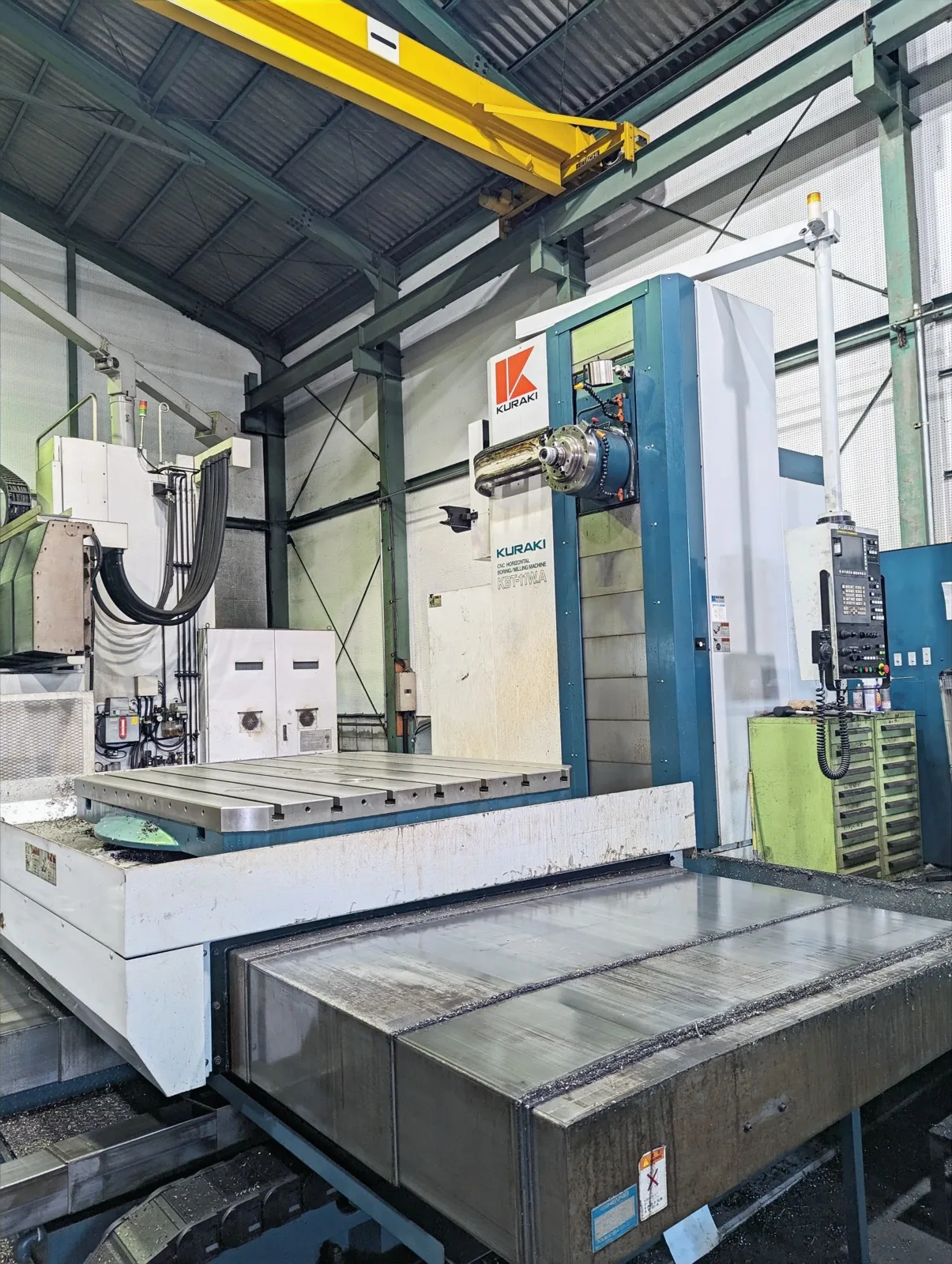

横中ぐり盤

箱もの部品の側面の穴あけ・中ぐりを担う設備です。倉敷機械（現・DMG MORI Precision Boring）製の計3台を保有します。

機械型式	メーカー	テーブルサイズ(X*Y)	ストローク(XYZ)	備考
KBM-11X	倉敷機械	1050*950	15001200700	2台
KBT-11W.A	倉敷機械	1500*1200	200015001400

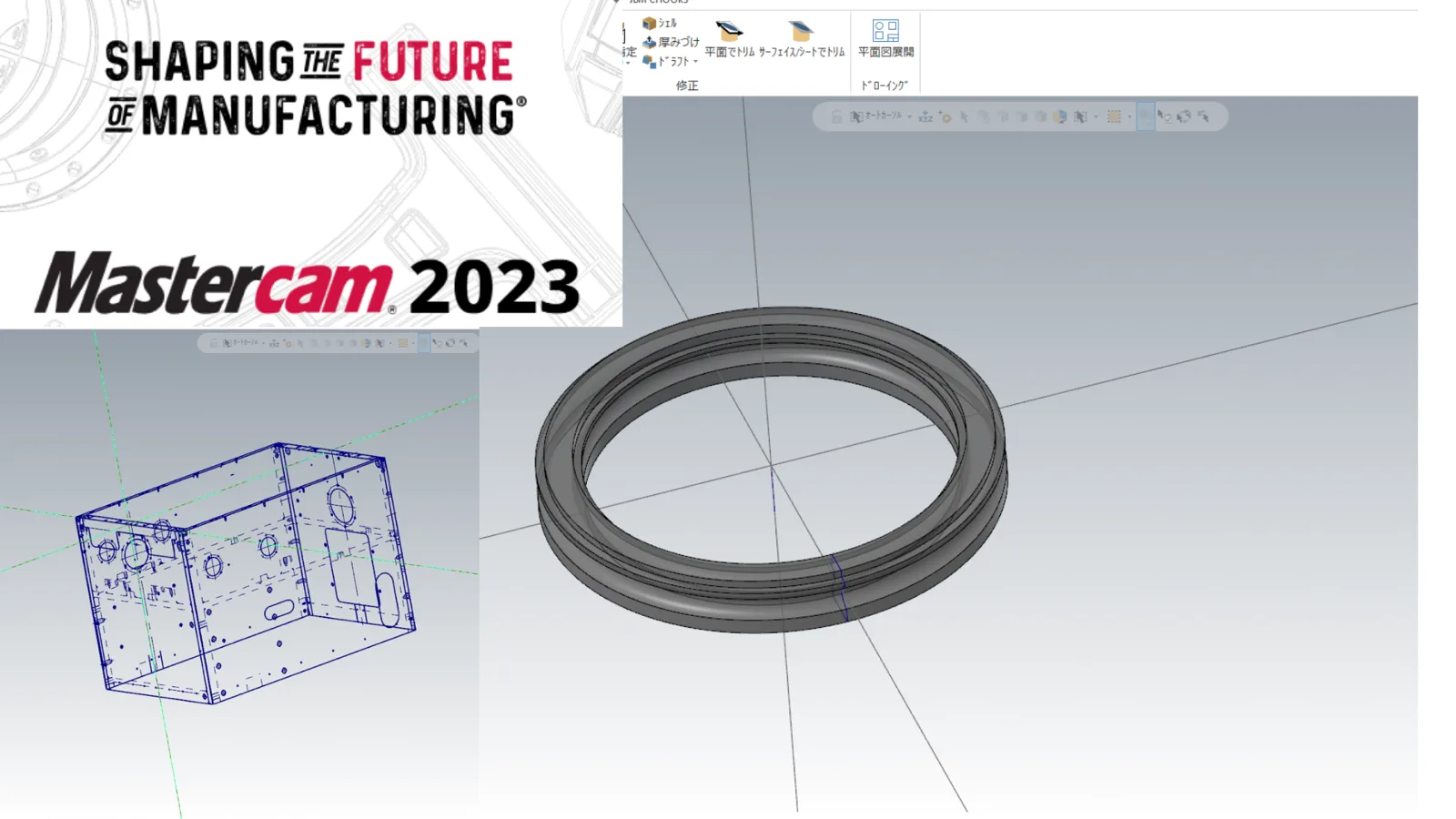

図面をもとに形状を確認しながら、加工プログラムの作成に使用しています。

測定範囲〜5m・〜10m。機上測定を基本とした品質管理を、三次元測定で補完します。

機械種類	機械型式	メーカー	テーブルサイズ(X*Y)	ストローク(XYZ)	備考
門型マシニング（５面）	MCV-B	オークマ	4700*2000	50003000650	W軸[1100]
門型マシニング（５面）	MCV-AⅡ	オークマ	3800*1500	40002000450	W軸[900]
門型マシニング	MCV-A	オークマ	3800*1500	40002000450
門型マシニング	MDB-A	オークマ	3800*1500	40002000450
門型マシニング（５面）	MVR30	ニデック	5000*2000	52003000700	W軸[800]
門型マシニング（５面）	MVR25	ニデック	3000*1500	32002500700	W軸[800]
横中ぐり盤	KBM-11X	倉敷機械	1050*950	15001200700	2台
横中ぐり盤	KBT-11W.A	倉敷機械	1500*1200	200015001400
ターニング（立旋盤）	Neo-16EX	オーエム	Φ1800
ターニング（立旋盤）	Neo-10EXⅡ	オーエム	Φ1300
ターニング（立旋盤）	Neo-10	オーエム	Φ1300
ターニング（立旋盤）	TUE-150(S)	芝浦機械	Φ1600
ターニング（立旋盤）	TUE20	芝浦機械	Φ2200
ターニング（立旋盤）		オーエム	Φ2000		汎用機
ターニング（立旋盤）		オーエム	Φ2700		汎用機
フライス盤		ニデックOKK
ラジアルボール盤		OGAWA			4台
三次元測定機	WM-3500	キーエンス	～5m,～10m

この設備で加工できるか、図面を見てご回答します。

代表的な加工形状は加工実績、検査体制は品質・検査体制をご覧ください。
